ТГК-14 разъясняет: для чего нужна расходомерная диафрагма («шайба»)
Как работает это устройство и в чем его польза
Ознакомление с работой устройства происходило в образцово-показательном подвале на Мокрова. Сантехники продемонстрировали замену «дроссельной диафрагмы» - в простонародии «шайбы», а инженеры объяснили, как она работает.
Дроссельная диафрагма, как и обычная, представляет собой плоский кусок металла с отверстием определенного диаметра. Он выполняет очень важные функции. Его задача – обеспечивать распределение потоков в коммунальных водопроводах для циркуляции воды.
Принцип работы устройства изложил заместитель главного инженера ТГК-14 по эксплуатации тепловых сетей Сергей Воронцов.
- Это называется дроссельная диафрагма. Ее предназначение – регулировать и распределять потоки горячей воды между объектами. Эта шайба установлена в соответствии с необходимой тепловой нагрузкой жилого дома.
Более подробно принцип работы пояснили на примере дома № 114 по ул. Жердева.
- Этот дом стоит первым от тепловой магистрали в этой ветке. За ним еще одиннадцать домов. С ТЭЦ по магистрали сюда поступает горячее водоснабжение на хознужды. В подвале дома вода распределяется по стоякам. По ним поступает на верхние этажи, затем по обратной трубе спускается вниз. Если в обратную сторону будет идти сильный поток – горячая вода уйдет из этого дома в обратку на ТЭЦ, на повторное подогревание. Тогда следующие подъезды, тем более - следующие в этой коммунальной цепи дома, горячей воды не получат.
Чтобы у всех была горячая вода – ее необходимо правильно распределить по всей сети. Ее уход надо ограничить, чтобы поток направить дальше, чтобы циркуляция воды была одинакова во всех стояках.

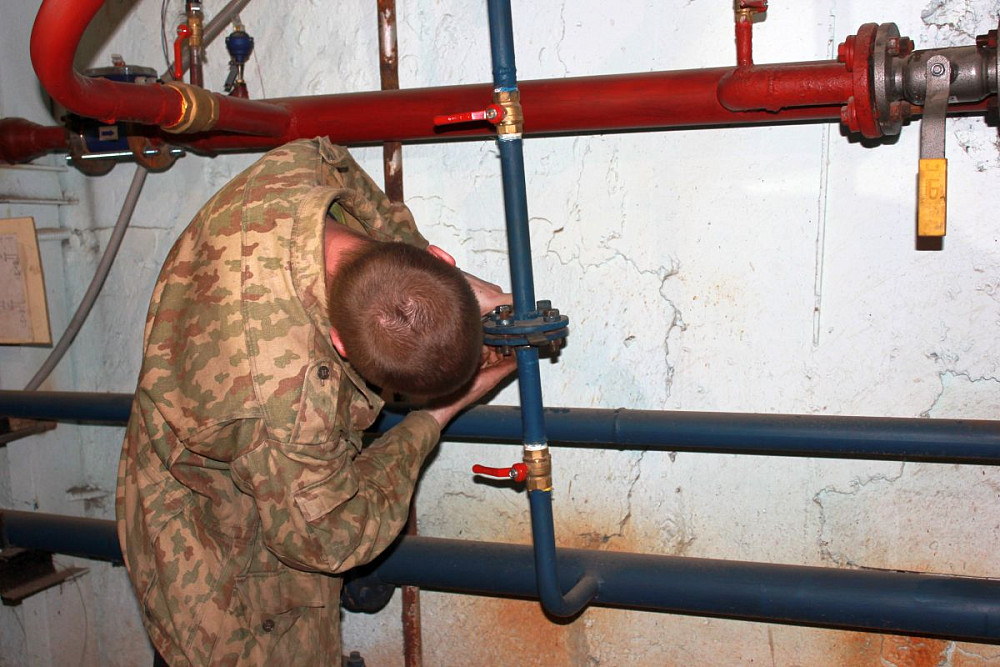

Трогаем «обратку», труба действительно горячая. Она подходит к переходнику, в который и вставляется «шайба». В данном случае это кусок жести с отверстием диаметром два миллиметра. Дроссельная диафрагма вставляется в трубу, чтобы снизить напор уходящей из системы горячей воды. Такая «шайба» заставляет горячую воду не выходить назад по обратке, а двигаться дальше по системе горячего водоснабжения. Тонкий ручеек, который проходит через отверстие, быстрее остывает и возвращается на подогрев. А основная часть горячей воды под давлением продолжает движение по трубам.
В следующем подъезде на обратке есть такая же шайба. Она позволяет обеспечивать циркуляцию, напор и постоянно высокую температуру воды в большом количестве домов. Чем дальше дом от магистрали (или чем дальше подъезд в многоподъездном доме), тем холоднее будет вода, если на обратке не будет стоять правильно рассчитанная шайба и тормозить возвращающийся сверху кипяток.
Если в одном из подъездов шайбы не будет – это скажется на температуре и напоре воды в следующих подъездах и домах.
Как поясняют сотрудники ТГК-14, их задача, как и управляющих компаний – дать и первым потребителям требуемую температурную норму, и обеспечить горячей водой все остальные дома. В тех случаях, где сопло (более дорогой вариант с более сложным механизмом) или шайба на обратке не ставится – горячая вода может «закончиться» уже в первом на магистрали доме. Горячая вода просто пройдет через систему и уйдет в обратную сторону.
Как пояснил Сергей Воронцов, такие ситуации периодически бывают.
- Человек звонит с жалобой, что нет горячей воды. Мы проводим проверку, как отработала управляющая компания и какая температура воды. Каждой управляющей компании мы выдаем им расчет – какого диаметра диафрагма должна стоять на каждом доме, на каждом стояке, чтобы обеспечить правильную температуру и циркуляцию воды.
Установкой шайб занимается уже управляющая компания. В случае, если в доме нет горячей воды – чаще всего, где-то нарушена циркуляция. Выезжаем и вместе с коммунальной компанией ищем причину.
Таким образом, при использовании по назначению шайба – совершенно необходимый элемент горячего водоснабжения. И за правильностью его применения в нашем городе следят сразу несколько организаций.
Если обращение в управляющую компанию не дает результата – нужно написать заявление в жилищный отдел комитета городского хозяйства администрации города. Комитет проведет проверку, и если температура воды не соответствует нормативу – обяжет коммунальщиков навести порядок. Если не работает и КГХ – обращайтесь в муниципальную жилищную инспекцию. Но не забывайте документально фиксировать свои обращения – это поможет и привести воду в норму, и снизить цену за недополученную температуру воды.
Фото: «Номер один»
